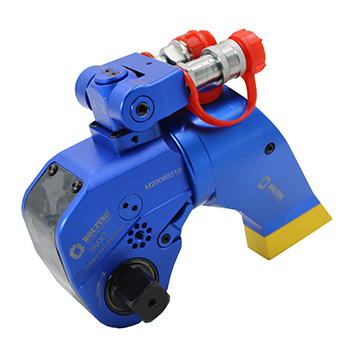

名稱：大功率液壓扳手
型號：MXT
材質：鋼
一、大功率液壓扭力扳手型號
|
型號 |
最小扭矩 （N.m） |
最大扭矩 （N.m） |
驅動軸 （in） |
A （mm） |
B （mm） |
C （mm） |
D （mm） |
E （mm） |
F （mm） |
G （mm） |
重量 （kg） |
|
1MXT |
188 |
1882 |
3/4 |
133 |
182 |
130 |
25.8 |
52 |
77 |
96 |
2.5 |
|
3MXT |
447 |
4466 |
1 |
165 |
249 |
170 |
34.8 |
70 |
98 |
127 |
4.9 |
|
5MXT |
745 |
7451 |
1-1/2 |
184 |
286 |
202 |
39.8 |
81 |
125 |
149 |
7.6 |
|
8MXT |
1073 |
10732 |
1-1/2 |
207 |
326 |
228 |
46.8 |
90 |
134 |
172 |
11.2 |
|
10MXT |
1536 |
15359 |
1-1/2 |
216 |
336 |
237 |
50.8 |
100 |
144 |
181 |
13.5 |
|
15MXT |
2011 |
20108 |
2-1/2 |
241 |
391 |
273 |
56.8 |
110 |
164 |
206 |
20.8 |
|
20MXT |
2639 |
26392 |
2-1/2 |
256 |
433 |
287 |
59.8 |
120 |
187 |
221 |
25.9 |
|
25MXT |
3540 |
35397 |
2-1/2 |
293 |
464 |
323 |
70.8 |
138 |
206 |
258 |
34.4 |
|
35MXT |
4874 |
48740 |
2-1/2 |
315 |
494 |
351 |
76.8 |
153 |
217 |
279 |
43.7 |
|
50MXT |
7066 |
70660 |
2-1/2 |
326 |
528 |
376 |
78.8 |
162 |
226 |
291 |
53.0 |
二、大功率液壓扳手產品簡介
隨著我國機械制造業的技術水平的不斷提高，液壓扳手也正在發展，為確保產品質量，許多設備和設施已經并將日益廣泛的采用高強度螺栓，并對螺栓的緊固的預緊力矩提出嚴格的要求，尤其是承受重載荷及強烈沖擊振動的重型機械設備就更為重要，為了提高螺紋聯接質量及可靠性，精確地控制高強度螺栓聯接的預緊力矩，本廠科技人員綜合應用國內外先進技術，研制成功液壓扭矩扳手，可幫助您解決這一難題。
液壓扭矩扳手是幫助您裝、拆螺栓、螺母，同時能比較準確的控制擰緊扭矩的理想工具，它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值。
三、大功率液壓扳手結構及工作原理
液壓扭矩扳手（液壓扭力扳手）由手動高壓泵和帶棘輪式液壓扭矩扳手兩部分組成。操縱手動高壓泵的手柄，液壓缸產生推力，經過曲柄系統形成力矩，帶動螺母轉動一個角度，使扭矩傳遞到帶棘輪裝置的內六角套筒上從而傳遞給螺栓聯接，按要求預緊螺栓。
手動高壓泵由操縱手柄，高壓泵、換向閥、油箱、壓力表和帶快速接頭的輸油管等組成。帶棘輪式液壓扳手由高壓油口、液壓油缸、曲柄、反力桿、棘輪裝置、套筒等組成、前者系動力源部件，后者為扭矩執行機構。
